雷射位移計技術指南

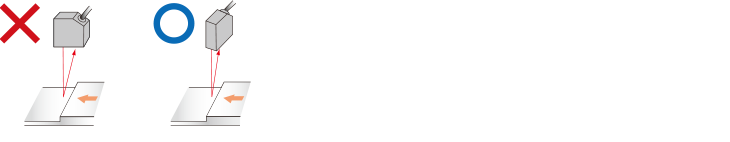

1.測量具有多種材料或顏色的物體
-
測量具有多種材質或顏色的物體時,安裝面,使投光器和受光器軸線平行於材料或顏色的邊界,以減少測量誤差,如下圖所示。
頁首
2.窄槽和凹面的測量
-
測量被牆壁包圍的窄槽和凹面時,請安裝感測器的投光軸和受光軸,不要被牆壁擋住,如下圖所示。
頁首
3.旋轉物體的測量
-
對於旋轉物體的測量,平行於旋轉軸的投光器和受光器軸線的安裝可以最大限度地減少物體在垂直和水平方向變化的影響。
頁首
4.高低差物體的測量
-
對於具有高低差的物體的測量,將投光器和受光器軸線平行於高度間隙邊緣的安裝可以最大限度地減少邊緣反射的影響。
頁首
5.感測頭和附近的牆壁
-
接收來自附近牆壁的反射光會產生測量誤差。
如果無法遠離牆壁安裝,請安裝投光器和受光器軸線平行於牆壁的線路,如下圖所示。
將牆壁塗成無光澤黑色可以減少牆壁的光反射。
頁首
6.黑色物體的測量
-
在黑色物體的情況下,反射光量很小,那麼圖像感測器上測量的低值會降低重覆精度。
為了增加從物體反射的光量,以下安裝是有效的。
-
短距離安裝
將感測器安裝在其測量範圍內的最短距離,以增加接收光量。
-
安裝在正反射角
以正角度安裝感測器的投光器和受光器軸以增加接收光量。
