คู่มือทางเทคนิคสำหรับเซนเซอร์วัดระยะ
1. การวัดวัตถุที่ทำจากวัสดุหรือสีที่หลากหลาย
-
สำหรับการวัดวัตถุที่ประกอบด้วยหลายวัสดุหรือหลายสี
ให้ติดตั้งแกนตัวส่งและตัวรับขนานกับขอบของวัสดุหรือสีด้านหน้า
เพื่อลดข้อผิดพลาดในการวัดดังแสดงในภาพด้านล่าง
กลับสู่ด้านบน
2. การวัดร่องแคบและส่วนเว้า
-
สำหรับการวัดร่องแคบและส่วนเว้าที่ล้อมรอบด้วยผนัง
ให้ติดตั้งแกนตัวส่งและตัวรับของเซนเซอร์
โดยไม่ให้ผนังขวางดังแสดงในภาพด้านล่าง
กลับสู่ด้านบน
3. การวัดวัตถุที่หมุนได้
-
สำหรับการวัดวัตถุที่หมุนได้
การติดตั้งให้เส้นของแกนตัวส่งและตัวรับขนานกับแกนหมุน
จะสามารถลดอิทธิพลจากการแปรผันของวัตถุในทิศทางแนวตั้งและแนวนอนได้
กลับสู่ด้านบน
4. การวัดวัตถุที่มีช่องว่างความสูง
-
สำหรับการวัดวัตถุที่มีช่องว่างความสูง
การติดตั้งเส้นของแกนตัวส่งและตัวรับให้ขนานกับขอบของช่องว่างความสูง
จะสามารถลดอิทธิพลจากการสะท้อนที่ขอบได้
กลับสู่ด้านบน

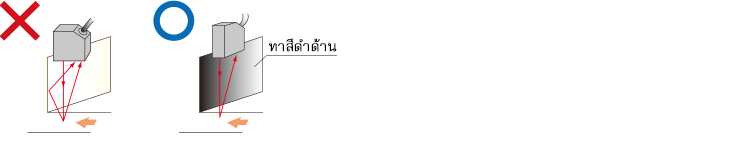

5. หัวเซนเซอร์และผนังใกล้เคียง
-
การรับแสงสะท้อนจากผนังบริเวณใกล้เคียง
อาจทำให้เกิดข้อผิดพลาดในการวัดได้
หากไม่สามารถติดตั้งให้ห่างจากผนังได้
ให้ติดตั้งแนวที่มีแกนตัวส่งและตัวรับขนานกับผนัง
ดังแสดงในภาพด้านล่าง
การทาผนังด้วยสีดำด้าน
สามารถลดแสงสะท้อนจากผนังได้
กลับสู่ด้านบน
6. การวัดวัตถุสีดำ
-
ในกรณีของวัตถุสีดำ
ปริมาณแสงสะท้อนจะมีน้อย
จากนั้นค่าที่วัดได้ต่ำบนเซนเซอร์ภาพจะลดความแม่นยำในการทำซ้ำ
หากต้องการเพิ่มปริมาณแสงที่สะท้อนจากวัตถุ
การติดตั้งต่อไปนี้จะเป็นการติดตั้งที่มีประสิทธิภาพ
-
การติดตั้งในระยะที่สั้นกว่า
ติดตั้งเซนเซอร์ในระยะที่สั้นที่สุดภายในช่วงการวัด
เพื่อเพิ่มปริมาณแสงที่ได้รับ -
การติดตั้งที่มุมสะท้อนแบบแสงสะท้อน
ติดตั้งแกนตัวส่งและตัวรับของเซนเซอร์ที่มุมสะท้อน
เพื่อเพิ่มปริมาณแสงที่ได้รับ
