光電感測器技術指南

1.光電感測器的主要結構

• 光電感測器結構中的重要組件是投光器的光源和受光器的受光元件。一般而言，光源使用LED和雷射二極體，受光器使用光電二極體或光電晶體。

  波長

  光的色彩與電磁輻射的波長有關。
  人眼可感知的光波長範圍大約為400nm至700nm。
  大多數光電感測器在可見光波長範圍內運作。

•

3.標準和測試

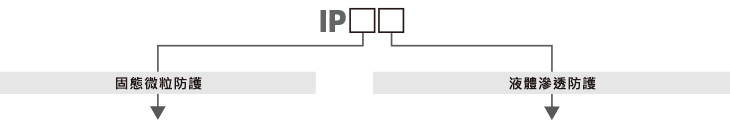

• 保護結構（IP： 國際保護）

  保護結構以IEC、國際電工委員會、日本工業標準和日本電氣製造商協會標準界定的保護等級表示。
  這可做為感測器環保標準的參考。

• 等級		說明
  5		噴嘴從任何方向噴射到機殼上的水都不會產生有害影響。
  6		強大的射流從任何方向噴射到機殼上的水都不會產生有害影響。
  7		機殼在規定的壓力和時間條件下浸入水中時，不會進入有害的水量。
  8		設備適合在製造商規定的條件下持續浸入水中。

• 等級		說明
  5		不完全防止灰塵進入，不過進入的灰塵量不足以干擾設備的正常運作。
  6		無灰塵進入；完全防止接觸。

IP69K

• IP69K等級在德國DIN 40050-9中定義，是IEC 60529等級系統的擴展，適用於高壓、高溫沖洗應用。
  機殼不僅必須防塵、IP6X，而且也必須能夠承受高壓和蒸汽清理。

•

• 檢測測試




  在下列條件下將水噴到以5rpm旋轉的轉盤上安裝的測試裝置。

  水壓：80~100bar
  流量：14~16L/m
  水溫：＋80℃ / -5℃
  噴嘴距離：100~150mm
  噴灑角度：0°、30°、60°、90°
  噴灑時間：每個角度30s

  * IP69K等級不保證額定產品在上述所有條件下的運作。
  光學表面上的水或油可能會導致光線折射，因而干擾正確的檢測。

Feilen噪音測試（參考資料）

• 這些產品使用IEC標準中規定的噪音模擬器在特定頻率下進行噪音影響測試。
  不過，在實際生產現場中並沒有容易瞭解的噪音指標，例如馬達噪音、焊接噪音等。
  因此，下列測試是在OPTEX FA進行。

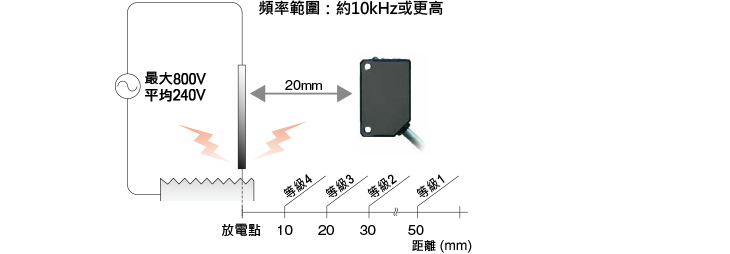

  Feilen噪音測試（銼刀測試）

  針對來自各種來源的噪音的裝置性能測試，例如馬達、逆變燈、焊接、電弧等。



  測試方法




  噪音程度是依據與裝置和金屬銼屑產生的火花相距的距離所界定。

  產品系列	Feilen噪音等級	產品系列	Feilen噪音等級
  D3RF，D3IF	等級4	TOF-DL	等級3
  Z3	等級3	TOF-L	等級3
  Z-M，BGS-ZM	等級3	DR-Q	等級3
  E	等級3	KR-Q	等級4
  V2，BGS-2V	等級3	DM-18T	等級4
  V3，V4	等級3	CDX	等級4
  Z-L，BGS-ZL	等級3	CD22	等級3
  DS	等級3	CD5	等級4
  BGS-HL	等級4	CD33	等級4
  BGS-HDL	等級4	TD1	等級3
  BGS-DL10T/-DL25T	等級3	LS	等級3
  BGS-Z，ZR-QX	等級3

  * 關於以上未列出的其他產品的抗噪性，請聯絡我們。

衝擊試驗（KR-Q系列的參考資料）

•

  通過從1.4m高度掉落的測試！！

  （即使遭鋒利的邊緣撞擊，感測器也不會損壞。）

• 測試方法




  1公斤的重物從正上方掉落到產品上。
  重量透過管道引導，對感測器的一側平均撞擊。
  重物掉落的高度增加10mm，在每個高度測試感測器的運作。



環保（抗噪性）

• IEC 61000-4-2:2008，靜電放電抗擾度 測試裝置抗靜電放電的性能。 產品不得在下列電磁波等級下損壞。 排氣 2kv 等級1 4kv 等級2 6kv 等級3 8kv 等級4 接觸放電 2kv 等級1 4kv 等級2 8kv 等級3 15kv 等級4	抵抗環境照度 測試在光軸方向30~45度的光反射對環境照度的性能。 產品不得出現下列光反射異常。 陽光 10,000lx 日光燈 3,000lx 高頻日光燈 3,000lx 氙閃光燈 3,000lx
  IEC 61000-4-3，電磁場抗擾度 測試抗80MHz~1GHz無線電波。 產品在下列等級下不得發生故障。 電場強度 1V/m 等級1 3V/m 等級2 10,000lx 等級3	抗振動 產品經過X、Y、Z方向各2小時10~55Hz、1.5mm振幅的振動測試後，測試產品功能是否正常。
  IEC61000-4-4，電快速瞬變脈衝群抗擾度檢測 測試電氣和電子設備對重複性電氣快速瞬變的抗擾度， 例如繼電器的開/關、馬達的啟動、開關的開/關等。 電源供應器端子 輸入/輸出端子 等級 0.5kV 0.25kV 1 1kV 0.5kV 2 2kV 1kV 3 4kV 2.0kV 4	IEC 60068-2-27，衝擊 測試裝置，經過500m/s2的衝擊後，在各個X、Y、Z方向施加3次50G的力。
  IEC 60529，機殼提供的防護等級 對產品的固體顆粒和液體進入保護進行測試。 產品在下列情況下不得發生故障。 固體顆粒  ……  任何固體顆粒都不得進入裝置內部。 液體進入  ……  將產品浸入1公尺深的水中30分鐘，不得進入有害的水量

國際安全標準

•  CE標誌

  CE標誌是在歐洲經濟區內銷售的產品符合歐洲健康、安全和環保標準所用的行政標誌。

  [歐洲國家適用標準範例]




  EMC指令2014/30/EU：EN 61000-6-2，EN 61000-6-4
  EN 60947-5-2，EN 60947-5-7
  EN 55011，EN 61326-1，EN 61131-2
  低電壓指令2014/35/EU
  IEC 60947-5-2、IEC 61010-1

•  UL標準（美國和加拿大）

  OPTEX FA的適用產品已獲得UL電氣和電子產品標準分類所列產品或認可元件的認證。

•  CCC，中國強制性產品認證

  中國強制性產品認證標誌CCC標誌是對在中國市場銷售或使用的中國製造和外國進口強制性產品的強制性安全標誌。
  CCC標誌由中華人民共和國國家認證認可監督管理委員會（CNCA）管理。
