화이버 센서

D4RF/D4IF 시리즈

읽기 쉽고, 사용하기 쉽고, 화이버 센서

읽기 쉬운 OLED 디스플레이
삽입 깊이를 확인하기 위한 광섬유 삽입 표시기 화이버 유닛
뛰어난 시인성을 위한 대형 LED 표시등
신모델 단거리/고정밀형 적외선 광원 형

업데이트된 사용자 인터페이스를 통해 향상된 조작성 제공

한눈에 잘 보이는 ‘OLED 디스플레이’ 및 대형 LED 표시등.
투광 수치를 일시 정지 상태로 표시하는 기능 등 새로운 사용자 친화적 기능.
이러한 기능 외에도, IO-Link 호환성을 갖춘 이 신세대 화이버 센서는 스마트 팩토리의 요구 사항을 충족시킵니다.

1. 읽기 쉬운 OLED 디스플레이

OLED 디스플레이에 표시되는 명확하고 상세한 감지 상태 및 수치 외에도, 설정 메뉴는 영어, 일본어, 한국어, 중국어(간체), 스페인어로 표시할 수 있습니다.

의 스트레치 디스플레이 모드 수광량

임계값와 투광의 표시 값을 10배 또는 50배로 곱하여 더 쉽게 파악할 수 있도록 설정할 수 있습니다.

2. 삽입 깊이를 확인하기 위한 광섬유 삽입 표시기 화이버 유닛

삽입 상태가 올바른지 한눈에 확인할 수 있습니다.

3. 대형 LED 표시등

3차원 표시기는 작업자에게 멀리서도 센서 상태를 탁월하게 파악할 수 있도록 해줍니다.

4. 더 커진 버튼으로 안전한 작동 가능

윗부분이 기울어진 형태의 큰 버튼은 작업자가 매개변수를 쉽게 설정할 수 있도록 도와줍니다.

5. 넓은 개방각의 덮개

덮개가 180도까지 열려서 버튼을 누르는 데 방해가 되지 않습니다.
또한, 커버는 버튼만 가리고 있기 때문에 디스플레이는 선명하게 보입니다.

OLED 디스플레이 그리고 열고 닫기가 간편합니다
디스플레이 고정 및 ‘수광량’ 스트레치 디스플레이 모드
광섬유 삽입 표시기
쉬움 티칭

화면 고정

투광의 수치를 최고치/최저치로 표시되도록 설정할 수 있습니다.
이를 통해 감지 값의 정확한 수치를 쉽게 파악할 수 있으므로, 적절한 작동 여유를 두고 임계값를 조정할 수 있습니다.

연결을 위한 일괄 설정 화이버 센서

연결된 화이버 센서에 대한 일괄 설정.
"모두 복사", "모두 초기화" 및 "모두 티칭"과 같은 설정은 본체에서 확장 유닛으로 일괄 복사됩니다.
화이버 센서는 최대 15대까지 연결할 수 있습니다.

장거리 탐지 기능 향상

고출력 LED와 고효율로 설계된 렌즈의 조합으로 감지 거리(검출 거리)가 늘어났습니다.
이를 통해 안정적이고 먼지와 오염에 강한 감지 성능을 보장합니다.

초고속 응답 시간

응답 시간은 6가지 속도 모드 중에서 선택할 수 있으며, 가장 빠른 속도는 16μs입니다.
이를 통해 1초에 3만 개 이상의 물체를 감지할 수 있습니다.

적외선 광원 형 (D4IF-T / D4IF-TC4)

물(성분)에 쉽게 흡수되는 1,450 nm 파장을 채택했습니다.
광원와 관련된 다양한 적외선 응용 분야

애플리케이션

투명 병 속 화학물질 검출

물(구성 요소)에 쉽게 흡수되는 1,450nm 파장의 적외선 LED 조명을 이용하면 화학 물질을 감지할 수 있습니다. 화학 물질이 없을 때는 빛이 수신되고, 화학 물질이 광축을 차단할 때는 빛이 수신되지 않기 때문입니다.
접착제 감지

파장이 1,450 nm인 적외선은 접착제 내의 물(성분)에 쉽게 흡수되므로, 접착제가 존재할 경우 빛이 흡수되어 수광량가 감소합니다.
접착제가 없는 경우, 빛은 기판에 의해 반사되어 수광량가 증가합니다.
실리콘 태양광 패널 겹침 감지

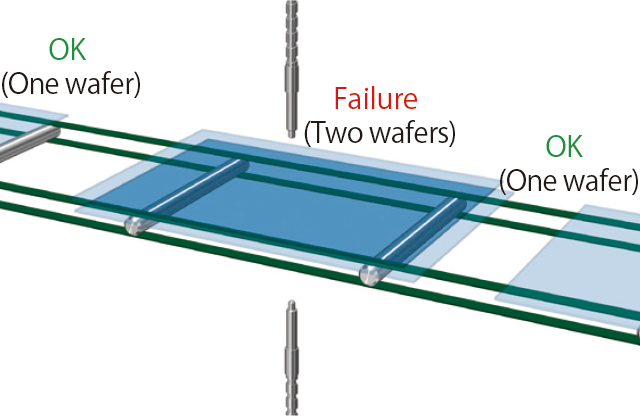

파장 1,450 nm의 적외선은 실리콘 태양전지 패널을 어느 정도 투과하기 때문에, 한 장의 웨이퍼와 두 장의 웨이퍼 간의 수광량 차이를 바탕으로 중첩 여부를 감지할 수 있습니다.
픽 앤 프레스 방식의 적층형 필름 오버랩 감지

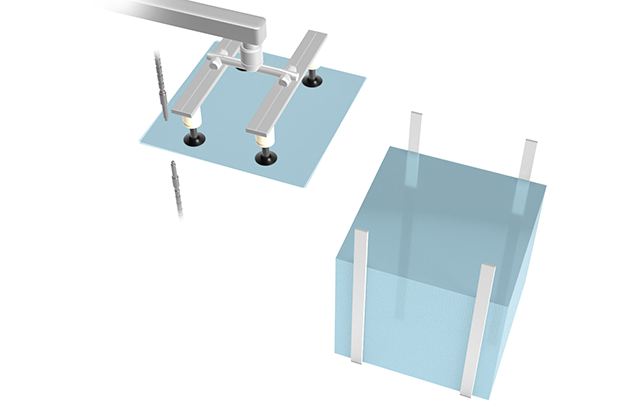

1,450 nm 적외선은 필름에 쉽게 흡수되기 때문에, 필름이 투명하더라도 수광량의 차이를 이용하여 필름 한 장인지 두 장인지 구별할 수 있다.

단거리/고정밀형 (D4RF-T-Y / D4RF-TD-Y / D4RF-TA-Y / D4RF-TDM-Y / D4RF-TDS-Y)

깨끗한 환경에서 작은 물체를 감지합니다.

의 미세한 변화를 감지합니다 조명 강도 조정

미미한 변화만 나타나는 작은 물체의 탐지 조명 강도 조정
소형 물체의 단거리 탐지

애플리케이션

전자 부품의 통과 감지

조명 강도 조정가 충분히 확보되면 지나가는 물체를 안정적으로 감지할 수 있습니다.
떨어진 나사/작은 물체의 개수 세기

조명 강도 조정가 충분히 확보되면 지나가는 물체를 안정적으로 감지할 수 있습니다.

아날로그 출력 모델 (D4RF-TA / D4RF-TA-Y)

사용하시는 아날로그 기기에 따라 선택 가능합니다.

전류 출력: 4~20mA
전압 출력: 0~10V 또는 1~5V

아날로그 출력 범위의 수동 조정

티칭 기능이 설정된 아날로그 출력 제품군의 범위는 수동으로 변경할 수 있습니다.

【설정 예시】
수광량가 아날로그 출력 범위(200~800) 내에 있을 때, 4~20 mA의 전류가 출력됩니다.

아날로그 출력 설정값 표시
(4 mA → 200, 20 mA → 800)

활용 사례

필름의 구불구불한 흐름 탐지

화이버 센서 아날로그 출력를 사용하면 를 통해 에지의 위치를 피드백할 수 있습니다. 아날로그 출력
화면 화이버 유닛 NF-TS40은 정렬 제어에 활용할 수 있습니다.
스크린을 정렬 제어에 활용할 수 있습니다. 이 센서는 40 mm 폭의 스크린 빔을 가지며, 해당 영역 내에서 필름의 가장자리를 감지할 수 있습니다.

통신 장치용 상호 연결 유형 (D4RF-TM-0 / D4RF-TS-0 / D4RF-MC4 / D4RF-S)

IO-Link의 상호연결 유형을 사용하거나 간섭 방지 기능을 사용할 때 이 옵션을 선택하십시오.

통신 장치를 통해 PLC 또는 IPC에 연결합니다.

제품 라인업에는 다양한 고객 요구를 충족하기 위해 다양한 상호 연결 유형을 갖춘 통신 장치가 포함되어 있습니다. 예를 들어 PLC 또는 IPC를 통해 설정 및 모니터링을 가능하게 하여 디스플레이 또는 작동 키를 없애거나 케이블 수를 줄일 수 있습니다.

화이버 센서는 최대 16대까지 연결할 수 있습니다.
출력 결과 및 식별 정보 전달.
배선 간소화: 게이트웨이에 간단히 연결하기만 하면 됩니다. 무선 모델도 제공됩니다.
(화이버 센서 4대 이상을 상호 연결할 경우, UC2-IOL 뿐만 아니라
화이버 센서 왼쪽 끝에 있는 본체에도 전원을 공급해야 합니다.)
저비용 및 저전력 소비: OLED 디스플레이가 탑재되지 않은 모델 제품도 제공됩니다.

화이버 센서를 4개 이상 IO-Link 게이트웨이에 연결할 경우 UC2-IOL 에는 터미널 Fiber-Optic 센서에 추가적인 24 VDC 전원을 공급해야 합니다.
전압 전위를 일치시키기 위해, 공급 전원의 0V를 IO-Link 마스터에 공급되는 전원의 0V에 연결해야 합니다.
화이버 센서가 3개 이하인 경우에는 추가 전원이 필요하지 않습니다.
