사양
| 부품 번호 | 13082 |
|---|---|
| 모델 | FD-3SD1(100) |
| 범주 | 내열성 유형 |
| 유형 | 엠6 |
| 검출 방법 | 확산 반사형 |
| 광축 방향 | 정면에서 본 모습 |
| 섬유 헤드의 모양 | 엠6 길이 18mm |
| 소매 | - |
| 광축 직경 | - |
| 섬유 길이 | 2미터 |
| 자유롭게 자르다 | 가능한 |
| 최소 굽힘 반경 | R25 mm |
| 보호 수준 | - |
| 주변 온도 | -40 ~ +105°C 0~40°C (상대습도 85% 기준) |
| 주변 습도 | 35~85% 상대습도 |
| 적용 가능한 규정 | - |
| 무게 | |
| 포함된 품목 | 광섬유 절단기, 직경 1mm 광섬유 어댑터 2개 |
응답 시간을 이용한 감지 거리 측정
단위: mm
| 광섬유 센서 D4RF 시리즈 | 광섬유 센서 D12R 시리즈 | ||
|---|---|---|---|
|
1,030(8ms) 725(2ms) 570(1ms) 510 (500 μs) 430 (250 μs) 295 (70 μs) 100 (16 μs/22 μs) |
|
950(4ms) 550(1ms) 380(250μs) 150 (50 μs) |
● 500 x 500 mm 흰색 종이에 표시된 값

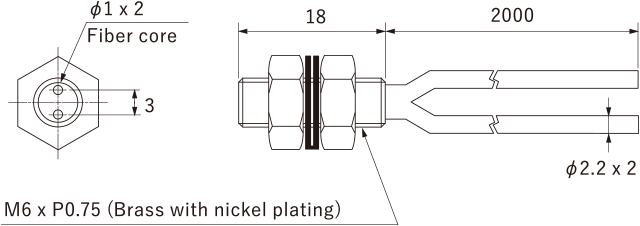

치수
단위: mm
부속품
| 유형 | 부품 번호 | 모델 | |
|---|---|---|---|
| 섬유 절단기 |  |
20228 | NFC-F01 |
| 광섬유 어댑터 ø1.0 mm |
 |
20188 | BF-WLL160-1.0 |
