Conexión

D2RF-2TN/D2RF-2TCN4, D2RF-TN/D2RF-TCN4, D2RF-TMN/D2RF-TMCN4, D2RF-TSN/D2RF-TSCN4, D2GF-TN/D2GF-TCN4, D2GF-TMN/D2GF-TMCN4, D2GF-TSN/D2GF-TSCN4

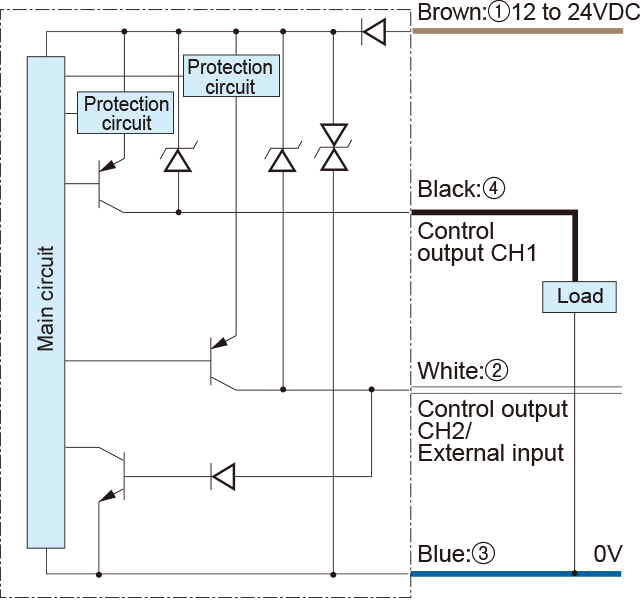

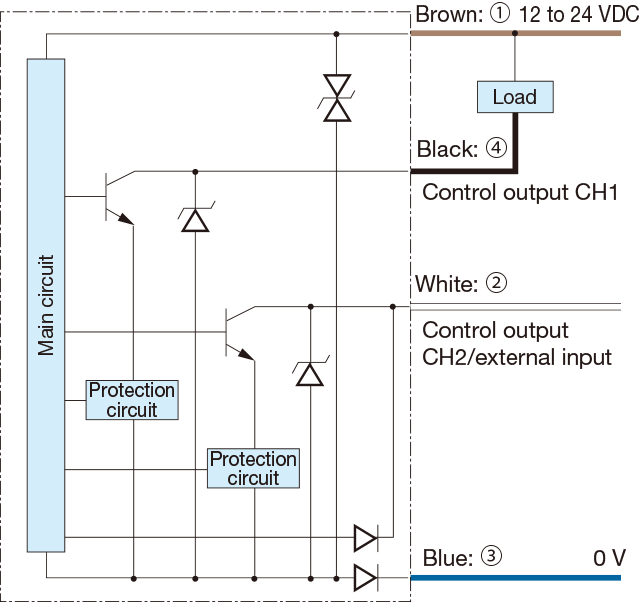

Tipo de salida NPN

*La unidad esclava D2☐F-TS☐☐☐ no tiene cables de alimentación (marrón/azul) porque la alimentación se suministra desde la unidad maestra.
D2RF-TAN, D2RF-2TAN

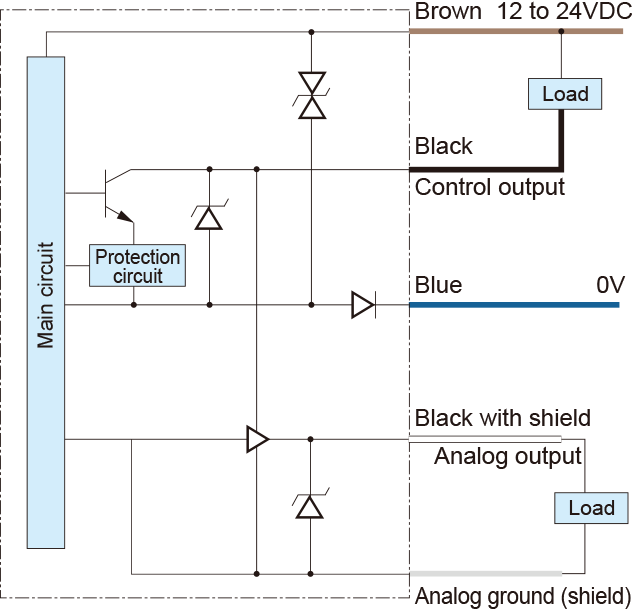

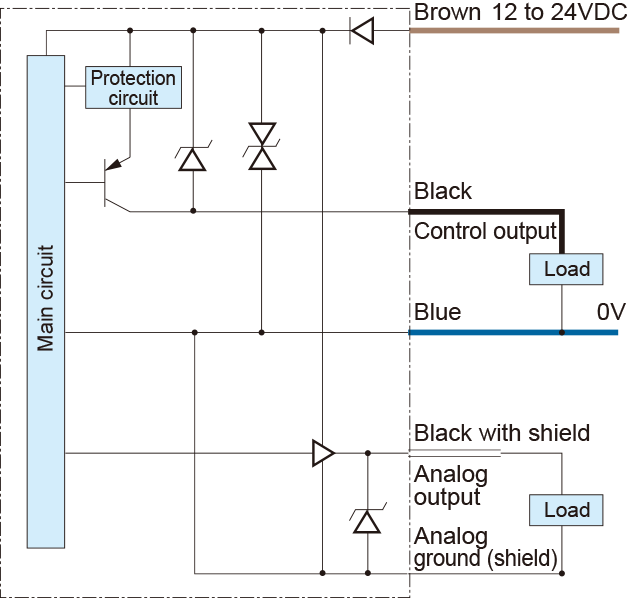

NPN con salida analógica

Tipo de conector

Conectando
- Cuando no se utilice para la salida de control CH2 o la entrada externa, corte el cable conductor y envuélvalo individualmente con cinta aislante, y no lo conecte a ningún otro terminal.

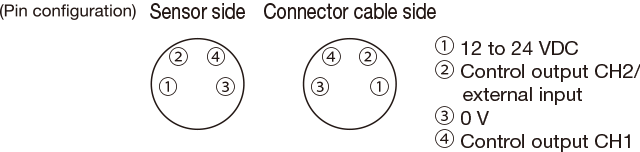

- Los números del 1 al 4 corresponden al pin n.° del conector.
Notas
- Cuando utilice un regulador conmutado para la fuente de alimentación, asegúrese de conectar a tierra el terminal de tierra del bastidor.
- Dado que conectar los cables de los sensores junto con los cables de alta tensión o los cables de alimentación puede provocar fallos de funcionamiento debido al ruido, lo que puede causar daños, asegúrese de conectarlos por separado.
- Evite utilizar el estado transitorio mientras la alimentación esté encendida (aprox. 100 ms).
- La orientación del conector se configura como se muestra en el diagrama a continuación cuando se utiliza el cable con conector en forma de L. Tenga en cuenta que no es posible la rotación.
