Conexión

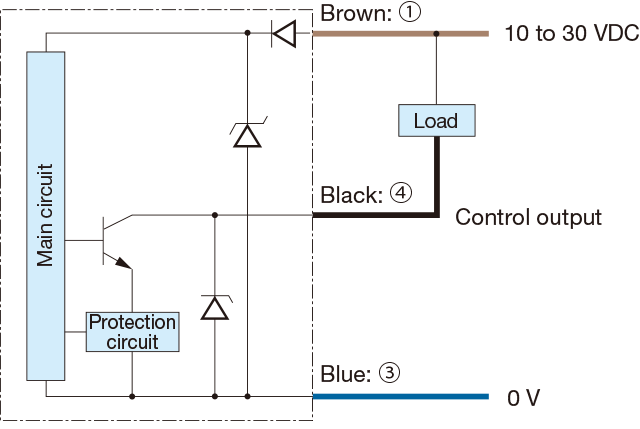

Tipo de salida NPN

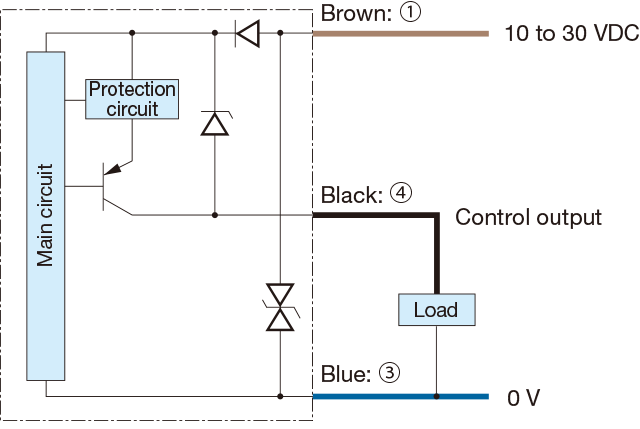

Tipo de salida PNP

Tipo de conector

Conectando

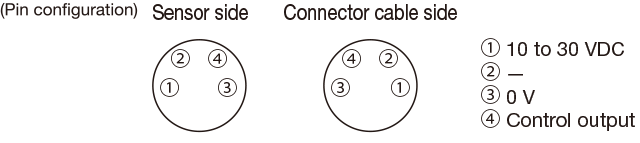

• 1 a 4 son los pines del conector No.

Notas

• Cuando utilice un regulador conmutado para la fuente de alimentación, asegúrese de conectar a tierra el terminal de tierra del bastidor.
• Dado que conectar los cables de los sensores junto con los cables de alta tensión o los cables de alimentación puede provocar fallos de funcionamiento debido al ruido, lo que puede causar daños, asegúrese de conectarlos por separado.
• Evite utilizar el estado transitorio mientras la alimentación esté encendida (aprox. 100 ms).
• La dirección del conector es fija, como se muestra en el dibujo a continuación, cuando se utiliza un cable con conector en forma de L. Tenga en cuenta que no es posible la rotación.
